数据库表关系

plus 版本专属

此章节是黑马点评 Plus 版本中专有的内容，而在整套文档中将普通版本和 Plus 版本都融合在了一起，让大家更方便的学习。

本文将介绍黑马点评 plus 中的数据库表的设计，包括表结构、表之间的关联关系

博客相关功能

博客表（tb_blog）

CREATE TABLE `tb_blog` (
  `id` bigint unsigned NOT NULL COMMENT '主键',
  `shop_id` bigint NOT NULL COMMENT '商户id',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `title` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '标题',
  `images` varchar(2048) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '探店的照片，最多9张，多张以","隔开',
  `content` varchar(2048) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '探店的文字描述',
  `liked` int unsigned DEFAULT '0' COMMENT '点赞数量',
  `comments` int unsigned DEFAULT NULL COMMENT '评论数量',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

博客评论表（tb_blog_comments）

CREATE TABLE `tb_blog_comments` (
  `id` bigint unsigned NOT NULL COMMENT '主键',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `blog_id` bigint unsigned NOT NULL COMMENT '探店id',
  `parent_id` bigint unsigned NOT NULL COMMENT '关联的1级评论id，如果是一级评论，则值为0',
  `answer_id` bigint unsigned NOT NULL COMMENT '回复的评论id',
  `content` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '回复的内容',
  `liked` int unsigned DEFAULT NULL COMMENT '点赞数',
  `status` tinyint unsigned DEFAULT NULL COMMENT '状态，0：正常，1：被举报，2：禁止查看',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

用户相关功能

用户表（tb_user）

CREATE TABLE `tb_user` (
  `id` bigint unsigned NOT NULL COMMENT '主键',
  `phone` varchar(11) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '手机号码',
  `password` varchar(128) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT '' COMMENT '密码，加密存储',
  `nick_name` varchar(32) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT '' COMMENT '昵称，默认是用户id',
  `icon` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT '' COMMENT '人物头像',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE KEY `uniqe_key_phone` (`phone`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

用户手机表（tb_user_phone）

CREATE TABLE `tb_user_phone` (
  `id` bigint NOT NULL COMMENT '主键id',
  `user_id` bigint NOT NULL COMMENT '用户id',
  `phone` varchar(512) NOT NULL COMMENT '手机号',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `phone_idx` (`phone`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='用户手机表';

用户信息表（tb_user_info）

CREATE TABLE `tb_user_info` (
  `id` bigint unsigned NOT NULL COMMENT '主键',
  `user_id` bigint unsigned NOT NULL COMMENT '主键，用户id',
  `city` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT '' COMMENT '城市名称',
  `introduce` varchar(128) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '个人介绍，不要超过128个字符',
  `fans` int unsigned DEFAULT '0' COMMENT '粉丝数量',
  `followee` int unsigned DEFAULT '0' COMMENT '关注的人的数量',
  `gender` tinyint unsigned DEFAULT '0' COMMENT '性别，0：男，1：女',
  `birthday` date DEFAULT NULL COMMENT '生日',
  `credits` int unsigned DEFAULT '0' COMMENT '积分',
  `level` tinyint unsigned DEFAULT '0' COMMENT '会员级别，0~9级,0代表未开通会员',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

关注相关功能

关注表（tb_follow）

CREATE TABLE `tb_follow` (
  `id` bigint NOT NULL COMMENT '主键',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `follow_user_id` bigint unsigned NOT NULL COMMENT '关联的用户id',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

签到相关功能

签到表（tb_sign）

CREATE TABLE `tb_sign` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '主键',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `year` year NOT NULL COMMENT '签到的年',
  `month` tinyint NOT NULL COMMENT '签到的月',
  `date` date NOT NULL COMMENT '签到的日期',
  `is_backup` tinyint unsigned DEFAULT NULL COMMENT '是否补签',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

优惠券相关功能

优惠券表（tb_voucher）

CREATE TABLE `tb_voucher` (
  `id` bigint unsigned NOT NULL COMMENT '主键',
  `shop_id` bigint unsigned DEFAULT NULL COMMENT '商铺id',
  `title` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '代金券标题',
  `sub_title` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '副标题',
  `rules` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '使用规则',
  `pay_value` bigint unsigned NOT NULL COMMENT '支付金额，单位是分。例如200代表2元',
  `actual_value` bigint NOT NULL COMMENT '抵扣金额，单位是分。例如200代表2元',
  `type` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '0,普通券；1,秒杀券',
  `status` tinyint unsigned NOT NULL DEFAULT '1' COMMENT '1,上架; 2,下架; 3,过期',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

秒杀优惠券表（tb_seckill_voucher）

CREATE TABLE `tb_seckill_voucher` (
  `id` bigint NOT NULL,
  `voucher_id` bigint unsigned NOT NULL COMMENT '关联的优惠券的id',
  `init_stock` int NOT NULL COMMENT '初始化的库存',
  `stock` int NOT NULL COMMENT '库存',
  `allowed_levels` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '允许参与的会员等级，逗号分隔，如："1,2,3"',
  `min_level` int DEFAULT NULL COMMENT '最低会员等级',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `begin_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '生效时间',
  `end_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '失效时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT COMMENT='秒杀优惠券表，与优惠券是一对一关系';

优惠券订单相关功能

优惠券订单表（tb_voucher_order）

CREATE TABLE `tb_voucher_order` (
  `id` bigint NOT NULL COMMENT '主键',
  `user_id` bigint unsigned NOT NULL COMMENT '下单的用户id',
  `voucher_id` bigint unsigned NOT NULL COMMENT '购买的代金券id',
  `pay_type` tinyint unsigned NOT NULL DEFAULT '1' COMMENT '支付方式 1：余额支付；2：支付宝；3：微信',
  `status` tinyint unsigned NOT NULL DEFAULT '1' COMMENT '订单状态，1：正常；2：已取消；',
  `reconciliation_status` int NOT NULL DEFAULT '1' COMMENT '对账状态：1待处理；2异常；3不一致；4一致',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '下单时间',
  `pay_time` timestamp NULL DEFAULT NULL COMMENT '支付时间',
  `use_time` timestamp NULL DEFAULT NULL COMMENT '核销时间',
  `refund_time` timestamp NULL DEFAULT NULL COMMENT '退款时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

优惠券订单路由表（tb_voucher_order_router）

CREATE TABLE `tb_voucher_order_router` (
  `id` bigint NOT NULL COMMENT '主键',
  `order_id` bigint NOT NULL COMMENT '订单id',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `voucher_id` bigint unsigned NOT NULL COMMENT '代金券id',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

优惠券订单记录表（tb_voucher_reconcile_log）

CREATE TABLE `tb_voucher_reconcile_log` (
  `id` bigint NOT NULL COMMENT '主键',
  `order_id` bigint NOT NULL COMMENT '订单id',
  `user_id` bigint unsigned NOT NULL COMMENT '下单的用户id',
  `voucher_id` bigint unsigned NOT NULL COMMENT '购买的代金券id',
  `message_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT 'Kafka消息uuid',
  `detail` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '差异说明',
  `before_qty` int DEFAULT NULL COMMENT '改变之前库存数量',
  `change_qty` int DEFAULT NULL COMMENT '本次改变数量',
  `after_qty` int DEFAULT NULL COMMENT '改变之后库存数量',
  `trace_id` bigint DEFAULT NULL COMMENT '追踪唯一标识',
  `log_type` int DEFAULT '-1' COMMENT '记录类型 -1:扣减 1:恢复',
  `business_type` int DEFAULT '1' COMMENT '业务类型：1创建订单成功；2创建订单超时；3创建订单失败',
  `reconciliation_status` int NOT NULL DEFAULT '1' COMMENT '对账状态：1待处理；2异常；3不一致；4一致',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_order_id` (`order_id`) USING BTREE,
  KEY `idx_message_id` (`message_id`) USING BTREE,
  KEY `idx_trace_id` (`trace_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT;

回滚失败日志表（tb_rollback_failure_log）

CREATE TABLE `tb_rollback_failure_log` (
  `id` bigint NOT NULL COMMENT '主键',
  `voucher_id` bigint unsigned NOT NULL COMMENT '优惠券id',
  `user_id` bigint unsigned NOT NULL COMMENT '用户id',
  `order_id` bigint DEFAULT NULL COMMENT '订单id',
  `trace_id` bigint DEFAULT NULL COMMENT '追踪唯一标识',
  `detail` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '失败详情',
  `result_code` int DEFAULT NULL COMMENT 'Lua返回码(BaseCode)',
  `retry_attempts` int DEFAULT NULL COMMENT '已尝试的重试次数',
  `source` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '来源组件',
  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_voucher_user` (`voucher_id`,`user_id`) USING BTREE,
  KEY `idx_trace_id` (`trace_id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci ROW_FORMAT=COMPACT COMMENT='Redis回滚失败日志表';

博客相关功能​

博客表（tb_blog）​

博客评论表（tb_blog_comments）​

用户相关功能​

用户表（tb_user）​

用户手机表（tb_user_phone）​

用户信息表（tb_user_info）​

关注相关功能​

关注表（tb_follow）​

签到相关功能​

签到表（tb_sign）​

优惠券相关功能​

优惠券表（tb_voucher）​

秒杀优惠券表（tb_seckill_voucher）​

优惠券订单相关功能​

优惠券订单表（tb_voucher_order）​

优惠券订单路由表（tb_voucher_order_router）​

优惠券订单记录表（tb_voucher_reconcile_log）​

回滚失败日志表（tb_rollback_failure_log）​

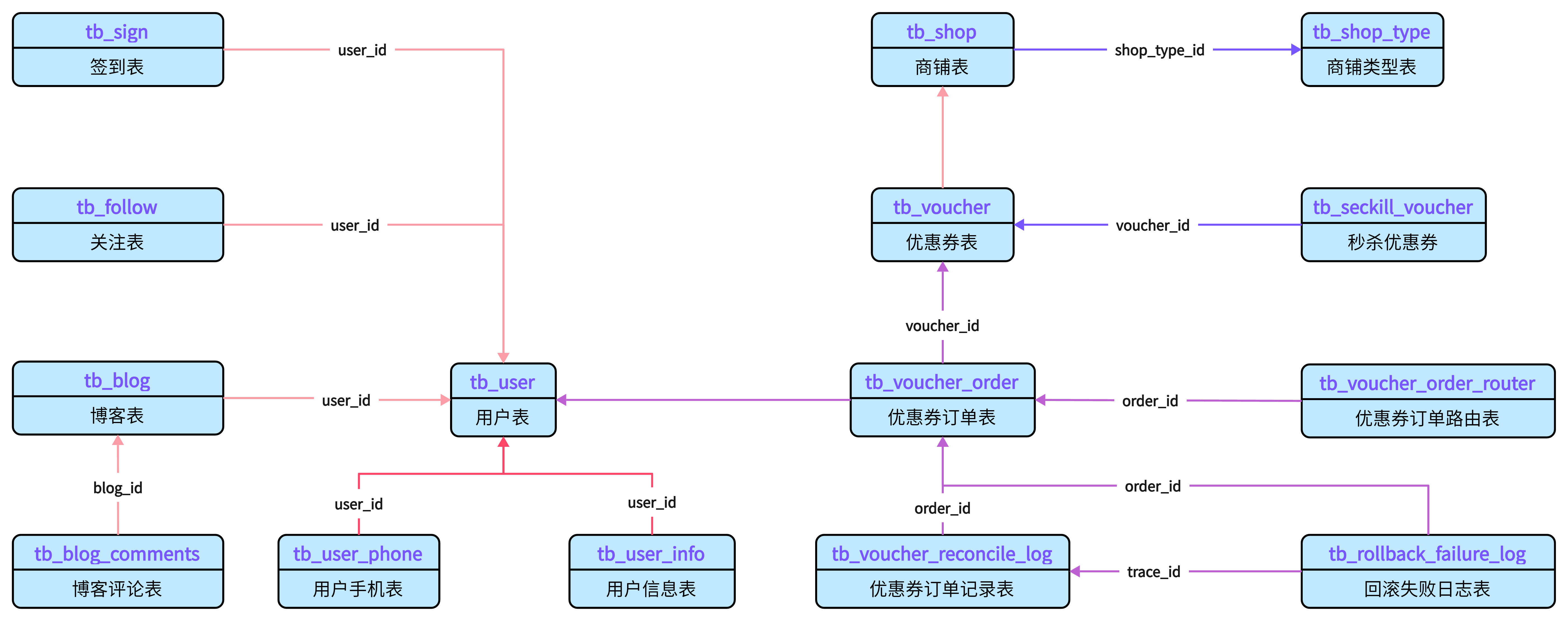

表关系​
